Sumqayıt · metal emalı sexi
Çertyoj gəlir.Detal ölçülüb gedir.
Lazer kəsim, CNC büküm, qaynaq və toz boya bir sexdə. Material, tolerans və ilkin qiymət burada açıq yazılıb, sorğu göndərməzdən əvvəl.
- Lazer masası
- 1500 × 3000 mm
- Dəqiqlik
- ±0,20 mm
- Minimum sifariş
- 1 detal
- Qara polad
- 0,8–16 mm
- Paslanmaz
- 0,8–8 mm
- Alüminium
- 1–6 mm
- Büküm
- 2200 mm · 80 t
- Toz boya
- 2,5 m-dək
Bir detalın yolu · iş AZ-2610-021
Bir təbəqə, beş əməliyyat, bir protokol.
-

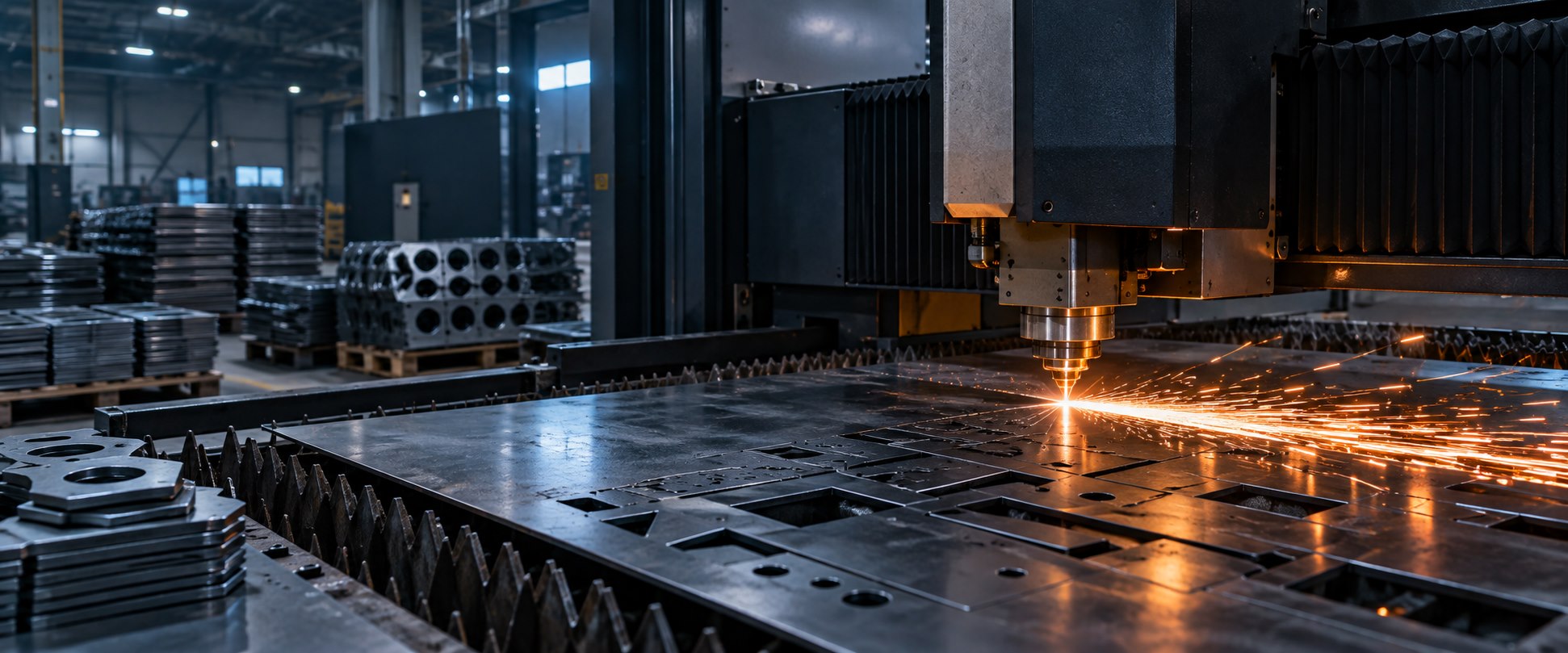

01
Lazer kəsim
Fiber lazer DXF konturunu izləyir: əvvəl daxili dəliklər, sonra xarici kontur. Qırıq xətt bükümün yeridir, kəsilmir.
- Masa
- 1500 × 3000 mm
- Polad
- 16 mm-dək
- Tolerans
- ±0,20 mm
-
02
CNC büküm
Flanş presdə 90°-yə qalxır. İlk detalda bucaq ölçülür; seriya yalnız ondan sonra davam edir.
- İş eni
- 2200 mm
- Güc
- 80 ton
- Bucaq
- ±0,5°
-
03
MIG qaynaq
Bərkidici üçbucaq küncə qaynaqlanır. Tikiş soyuyandan sonra vizual yoxlanır.
- MIG/MAG
- 350 A-dək
- Qəbul
- ISO 5817-C
- Vizual
- 100%
-
04
Toz boya
Səth hazırlanır, RAL 5015 toz örtük çəkilir və sobada bişirilir. Qalınlıq bir neçə nöqtədə ölçülür.
- Örtük
- 60–100 μm
- Rəng
- RAL kataloqu
- Müddət
- 48 saat
-
05
Ölçü nəzarəti
İlk detalın kritik ölçüləri protokola yazılır: nominal, faktiki, tolerans, qərar. Partiya bu protokolla bağlanır.
- İlk detal
- bütün ölçülər
- Partiya
- hər 25 ədəd
- Protokol
- detalla gedir
Sumqayıt Sənaye Parkı · 850 m²
Bir dam altında dörd proses.
Detal podratçıdan podratçıya getmir.
İş qaydamız
Qiymət simulyatoru
Ölçünü dəyiş.
Detallar özü yerləşsin.
Düzbucaqlı detal üçün yerləşmə, fire, kəsim yolu, müddət və ilkin qiymət brauzerinizdə hesablanır. Heç bir məlumat göndərilmir.
Detallar Qalan təbəqə
- Material çəkisi
- 21,7 kg
- Fire payı
- 69,3%
- Kəsim yolu
- 24,0 m
- Hazır olma
- 2 iş günü
- İlkin qiymət
- 76–91 ₼
ƏDV xaric. Bu rəqəm sifariş deyil; istehsal faylı yoxlanandan sonra sabitlənir.
Texniki imkanlar
Dörd proses.
Hər birinin həddi yazılıb.
Çertyoju göndərməzdən əvvəl hansı əməliyyatın detalınıza uyğun olduğunu yoxlaya bilərsiniz. Bütün texniki imkanlar
Fiber lazer kəsim
Polad 16 mm-dək, paslanmaz 8 mm-dək, alüminium 6 mm-dək.
±0,20 mm BKMCNC büküm
2200 mm iş eni, 80 ton güc, ilk detalda bucaq nəzarəti.
±0,5° QYNMIG / TIG qaynaq
Polad, paslanmaz və alüminium üçün ayrıca iş sahələri.
ISO 5817-C BYAToz boya
RAL rəngləri, 60–100 μm örtük, 2,5 metrədək detal.
48 saatNümunə istehsal jurnalı
Hər işin arxasında
aydın bir hesab.
Vaxt, ölçü və material sərfi də təklifin içindədir. Aşağıdakı işlər xəyali nümunələrdir; real müştəri məlumatı deyil.
| İş | Material | Ədəd | Proses | Vaxt | Nəticə |
|---|---|---|---|---|---|
| AZ-2610-021Dayaq kronşteyni | S235 · 3 mm | 64 | Lazer + büküm + MIG + boya | 5 gün | Qəbul |
| AZ-2609-014Korpus paneli | S235 · 2 mm | 48 | Lazer + 4 büküm | 3 gün | 48 / 48 |
| AZ-2609-011Mətbəx rəfi | AISI 304 · 1,5 mm | 12 | Lazer + TIG | 4 gün | Ra 0,8 |
| AZ-2609-007Montaj kronşteyni | 5754 · 3 mm | 120 | Lazer + 2 büküm | 5 gün | ±0,3 mm |
| AZ-2609-003Mühafizə qapağı | S235 · 1 mm | 30 | Lazer + boya | 4 gün | RAL 5015 |

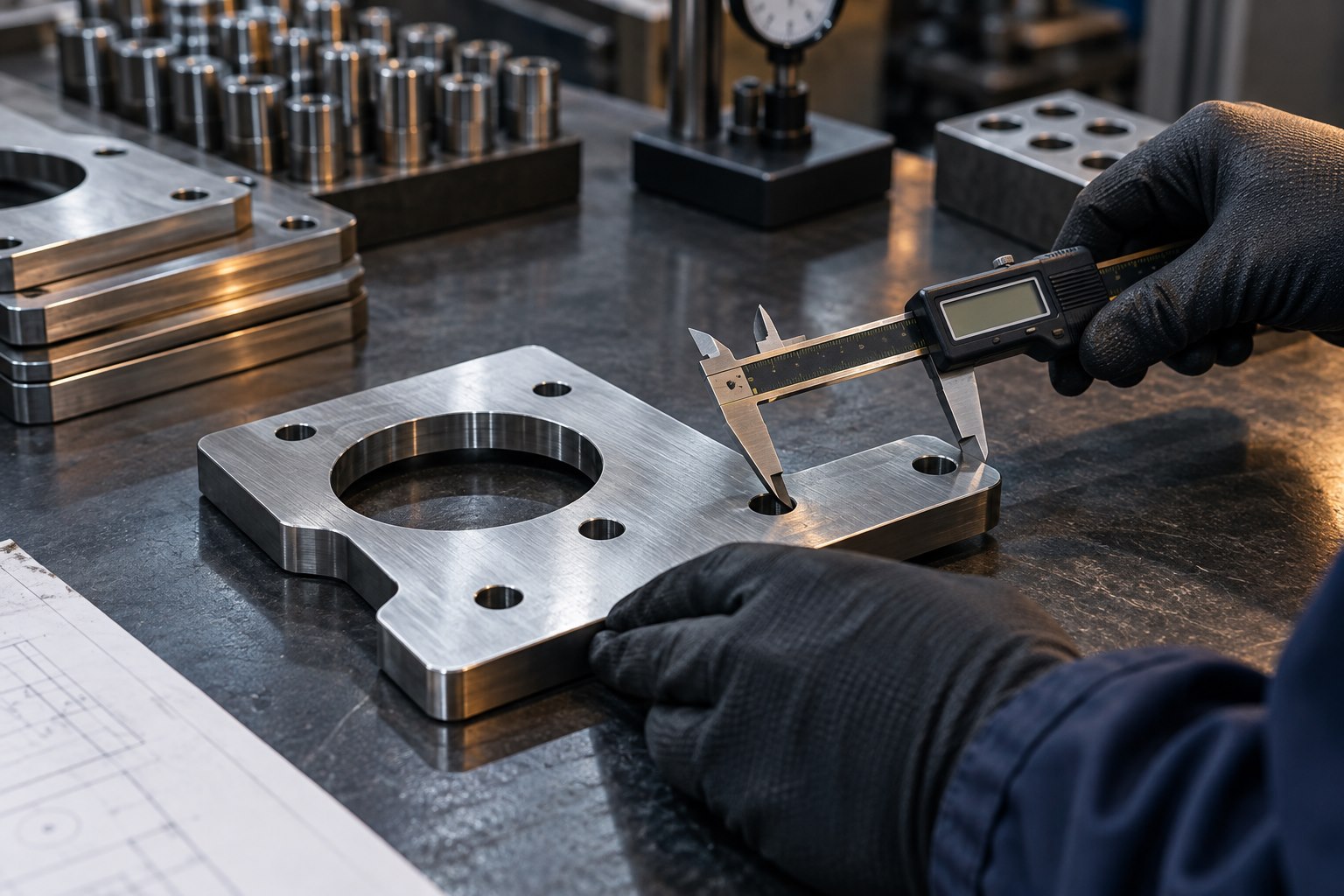

Keyfiyyət
Ölçülməyən detal hazır sayılmır.
İlk detal istehsalın başlanğıcında, son detal partiya bağlananda ölçülür. Protokolda nominal ölçü, faktiki nəticə, alət və nəzarət edən şəxs görünür.
- Nominal
- 320,00 mm
- Faktiki
- 320,08 mm
- Fərq
- +0,08 mm
- Status
- Qəbul
Növbəti detalı birlikdə hazırlayaq.
Çertyoj, material, say. Texnoloq faylı yoxlayır, natamam yer varsa sualı ayrıca qaytarır.
Təklif sorğusu aç
